Lintvoegmeting: hoogteverschillen in het metselwerk meten
Meetpunten op de gevelkaart, verticale verplaatsing per segment en een automatische toets aan KCAF tabel 2 — met een geijkt instrument.
- Geijkte slangwaterpas of theodoliet
- Meetpunten op de gevelkaart
- Verticale verplaatsing per segment
- Automatische toets aan KCAF tabel 2
De lintvoegmeting is de klassieke manier om te zien of een pand ongelijk is gezakt. Door de horizontale voegen in het metselwerk over de gevel te waterpassen wordt zichtbaar waar het pand is gezakt en hoeveel. Een doorlopende, vlakke lijn wijst op een stabiel pand; een knik of een oplopend verloop verraadt een zettingsverschil.

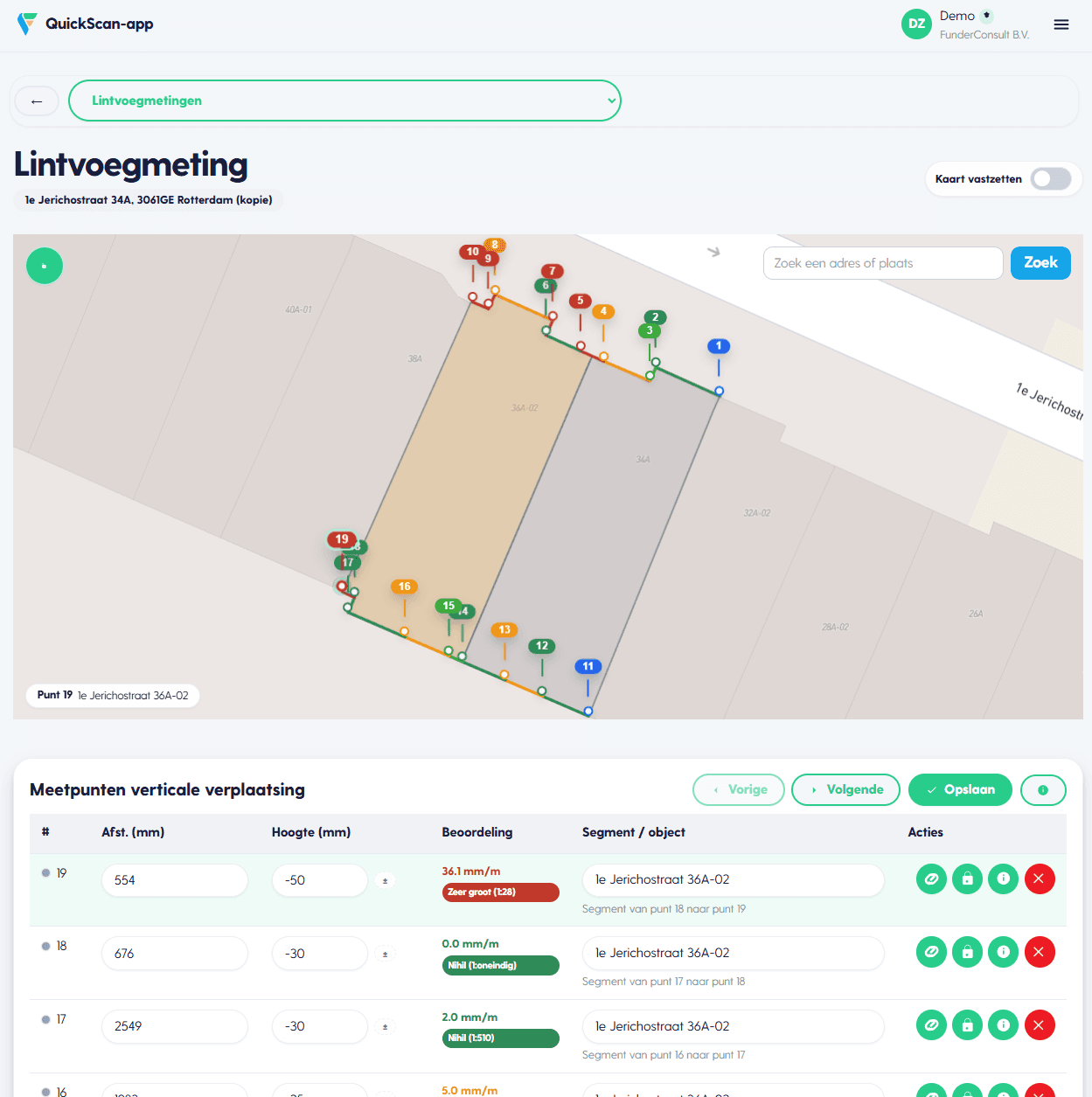

In FunderScan plaatst de inspecteur de meetpunten direct op de gevelkaart van het pand, zodat elke waarde later terug te vinden is op de plek waar hij gemeten is. De app berekent de verticale verplaatsing per segment en toetst die aan de grenswaarden uit KCAF tabel 2. Overschrijdingen worden gemarkeerd, niet stilzwijgend meegenomen.
De richtlijn stelt eisen aan het instrument: een geijkte slangwaterpas of theodoliet. Welk instrument is gebruikt wordt per meting vastgelegd, zodat bij de beoordeling herleidbaar blijft of de meting richtlijn-conform tot stand kwam.
Veelgestelde vragen
Wat zegt een lintvoegmeting over de fundering?
De meting laat zien of en waar een pand ongelijk is gezakt. Dat is een sterke aanwijzing, geen bewijs: een zettingsverschil kan ook een andere oorzaak hebben. De meting weegt daarom mee met de andere waarnemingen in het onderzoek.
Mag een lintvoegmeting met een gewone laser?
De richtlijn vraagt om een geijkt instrument — een slangwaterpas of theodoliet. FunderScan legt per meting vast welk instrument is gebruikt, zodat de deskundige dat kan verantwoorden.
