Gevelinspectie (scheuren)

Onder Scheuren (bij Fase 1: Gevelinspectie) leg je zichtbare schade aan de gevels vast: scheuren, gescheurde lateien, uitwijkende gevels en ander metselwerkherstel. Je werkt per aanzicht: één standpunt van waaruit je naar de gevel kijkt.

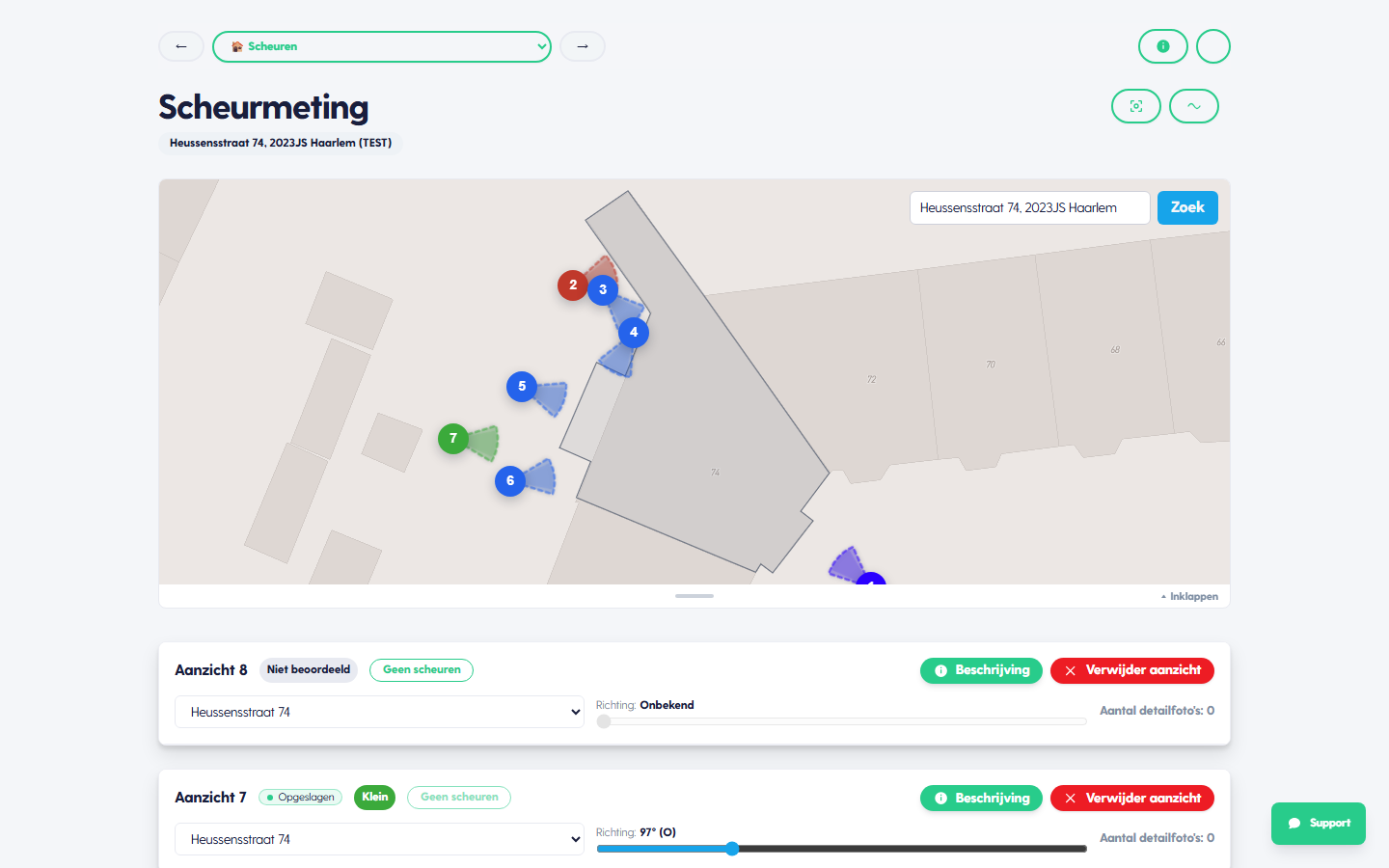

Plaats een aanzicht

Klik op de kaart op de plek waar je stond (op een telefoon eerst Bewerken aan). Elk aanzicht krijgt een nummer en een kijkkegel. De kleur van de marker volgt de zwaarste scheur in dat aanzicht.

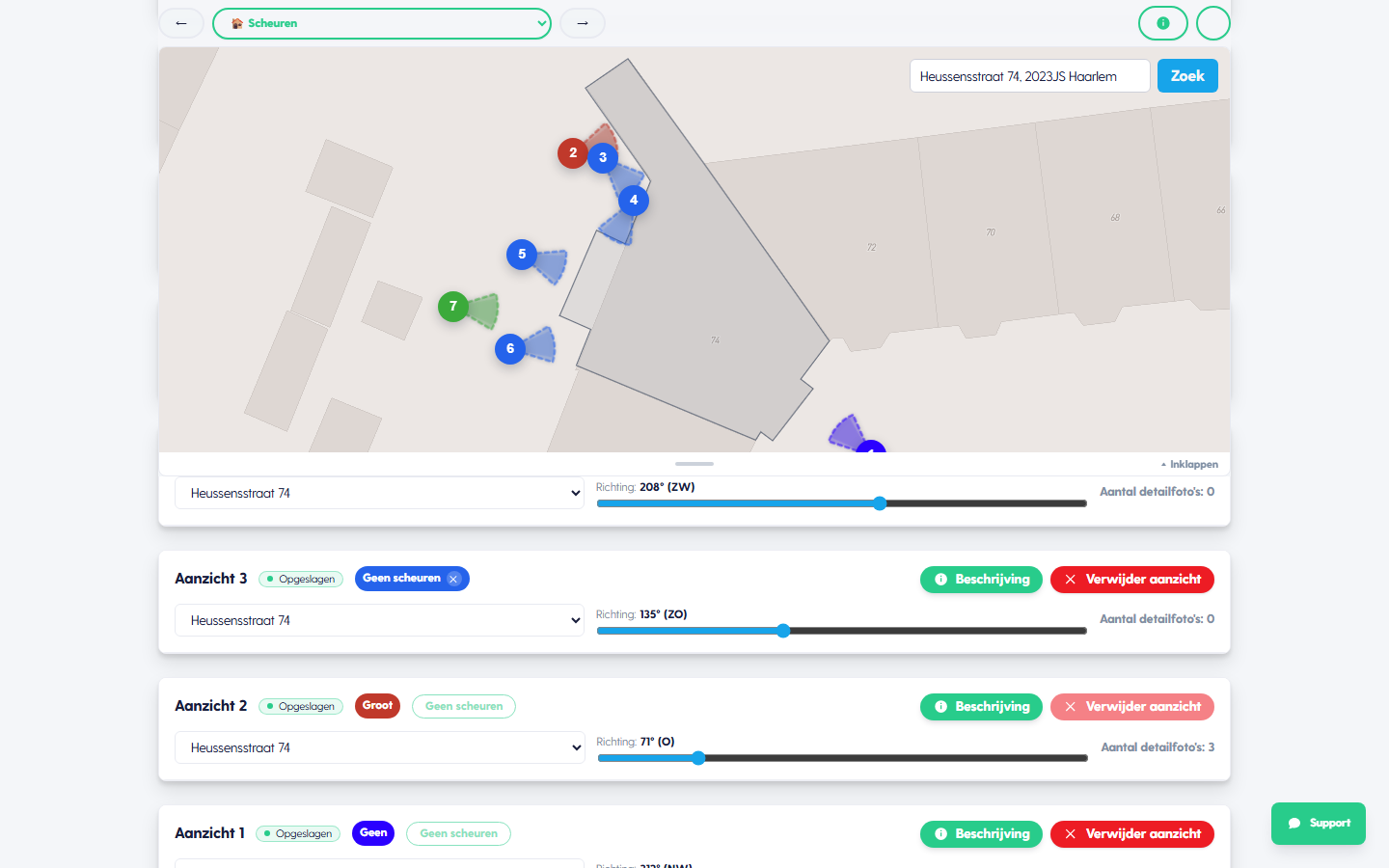

Stel de kijkrichting in en koppel het object

Stel bij het aanzicht de richting in met de schuifregelaar. Die is in kompasgraden (0° = noord), zodat de kegel op de kaart wijst naar de gevel die je fotografeerde. Zitten er meerdere panden in het project, koppel het aanzicht dan aan het juiste object.

Leg de scheuren vast

Voeg per aanzicht detailfoto's toe en leg per scheur de kenmerken vast, onder andere breedte, verloop en of de scheur doorloopt. De beoordeling volgt uit die kenmerken. Als scheurpatroon kies je uit Niet bepaald, Getrapt, Door steen, Door voegwerk of Combinatie voegwerk en steen.

Een ingetekend scheurkader kun je achteraf verplaatsen en schalen: tik het kader aan en sleep een van de oranje hoekgrepen.

Controleer de foto's

Maak foto's ruim genoeg zodat de plek in de gevel herkenbaar is, en één detailfoto per scheur. Dat scheelt discussie bij de beoordeling en in het rapport. Een aanzicht zonder scheuren markeer je als Geen scheuren.

Maak de buitenopname

Onderaan staat de Buitenopname: de vaste set overzichtsfoto's van het pand. Huisnummer, voorgevel en entree zijn verplicht; zijgevel, achtergevel en omgeving zijn optioneel. De Eindcontrole eronder vinkt af wat er binnen is.
