Metingen aan het pand
Lintvoegmetingen, loodmetingen, pandzakking en vloerveldwaterpassing invoeren.
3 min lezen
De metingen werken allemaal op dezelfde manier: bovenaan de kaart met het pand, daaronder de meetpunten in een tabel. Je plaatst een punt op de kaart en vult de waarde in de tabel in; de beoordeling rekent de app zelf uit.
Ken de werkwijze
- Kies het pand en het meetpunt op de kaart; de bijbehorende regel in de tabel wordt actief.
- Vul de meetwaarde in. De beoordeling verschijnt gekleurd naast de waarde.
- Met Inklappen onder de kaart haal je de kaart tijdelijk uit beeld als je aan de tabel werkt.
- De labels rechtsboven tonen de bijbehorende paragraaf uit de KCAF-richtlijn.

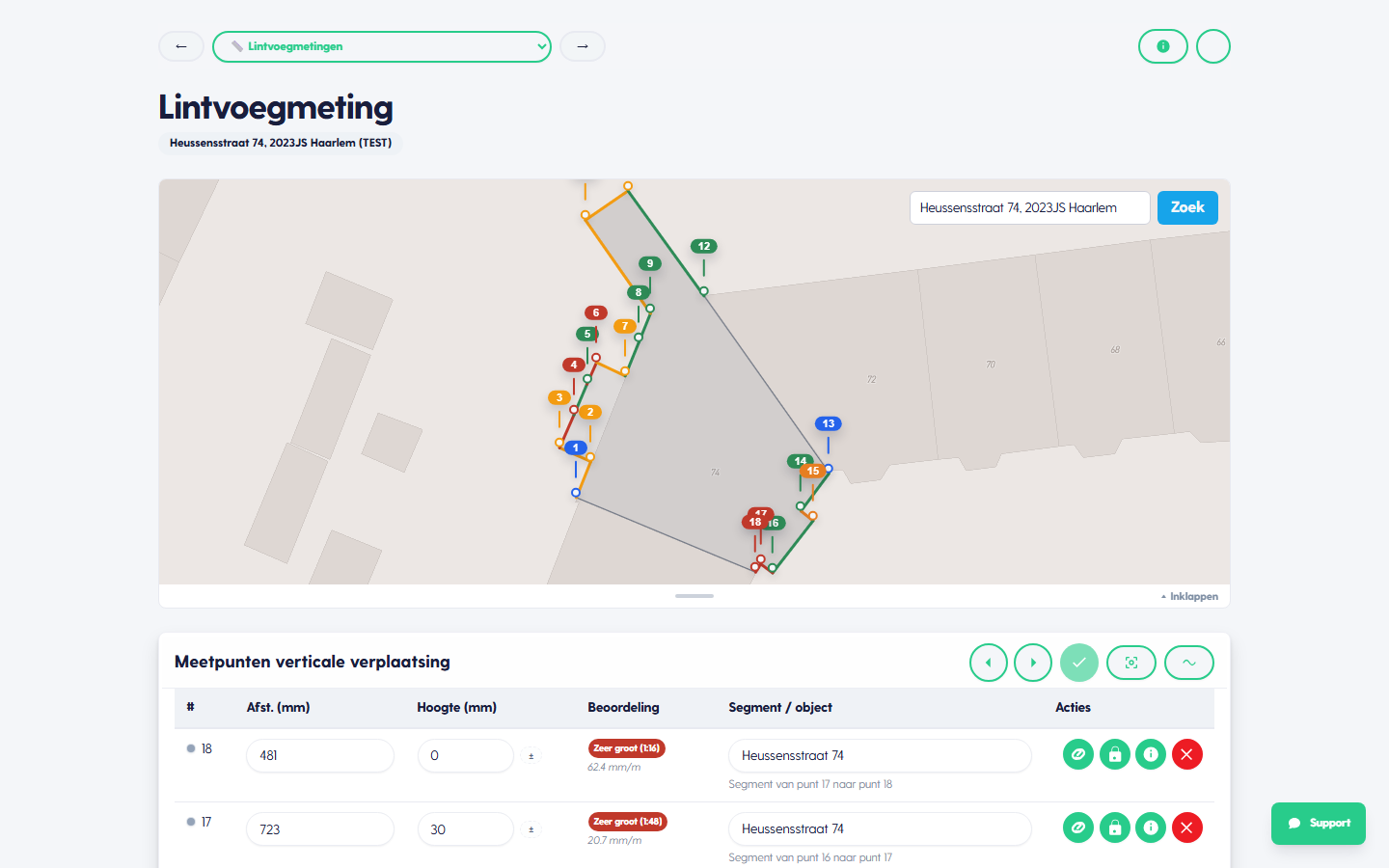

Meet de lintvoeg
Meet het verloop van de lintvoeg langs de gevel. Elk meetpunt krijgt een afstand en een hoogte; de scheefstand per segment wordt automatisch berekend en gekleurd. De nummers op de kaart horen bij de regels in de tabel Meetpunten verticale verplaatsing.

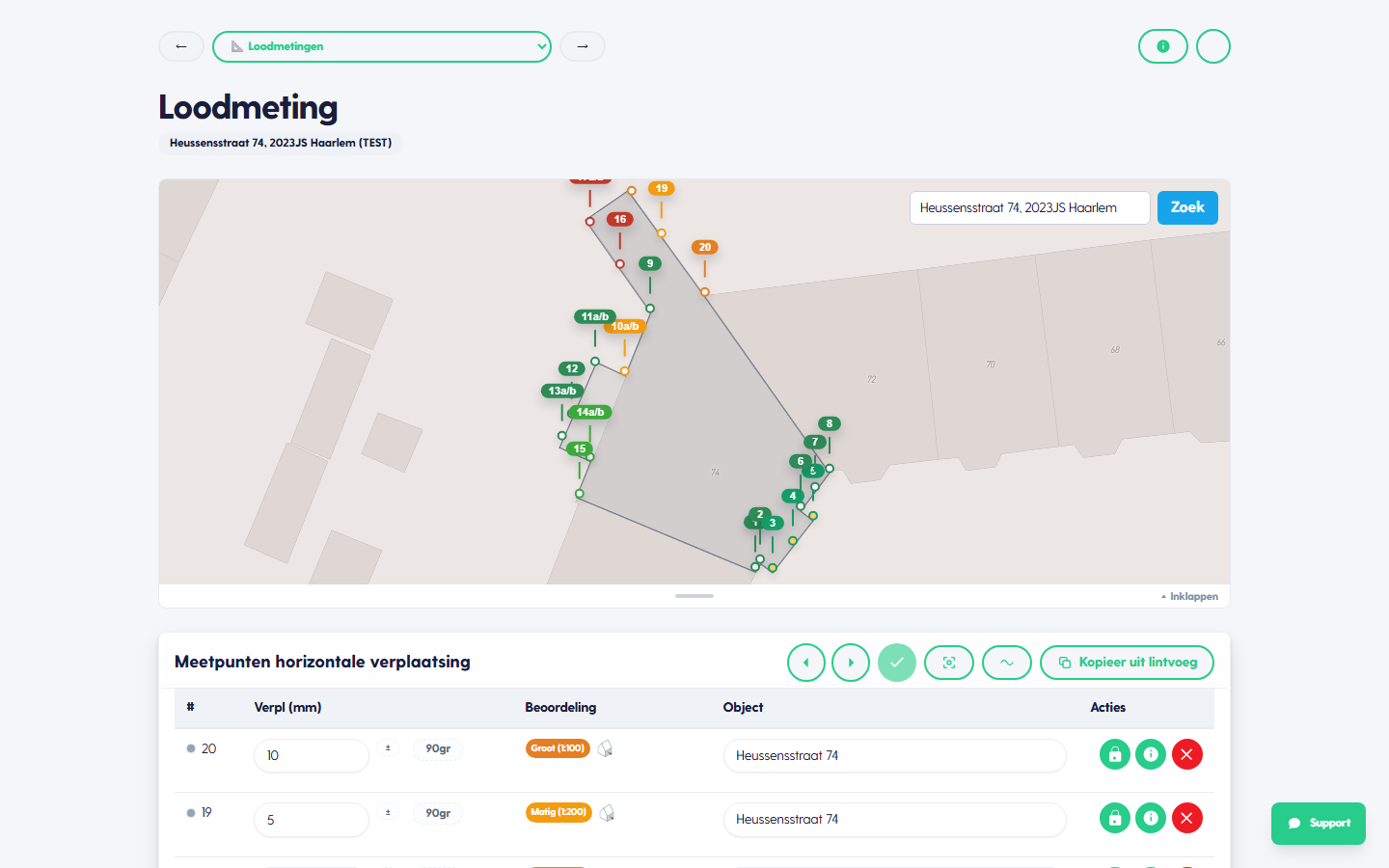

Meet het lood
Leg per gevel de scheefstand (uit het lood) vast in de tabel Meetpunten horizontale verplaatsing. De werkwijze is gelijk aan de lintvoegmeting: punten op de kaart, waarden in de tabel, beoordeling automatisch. Met Kopieer uit lintvoeg neem je de meetpunten van de lintvoegmeting over.

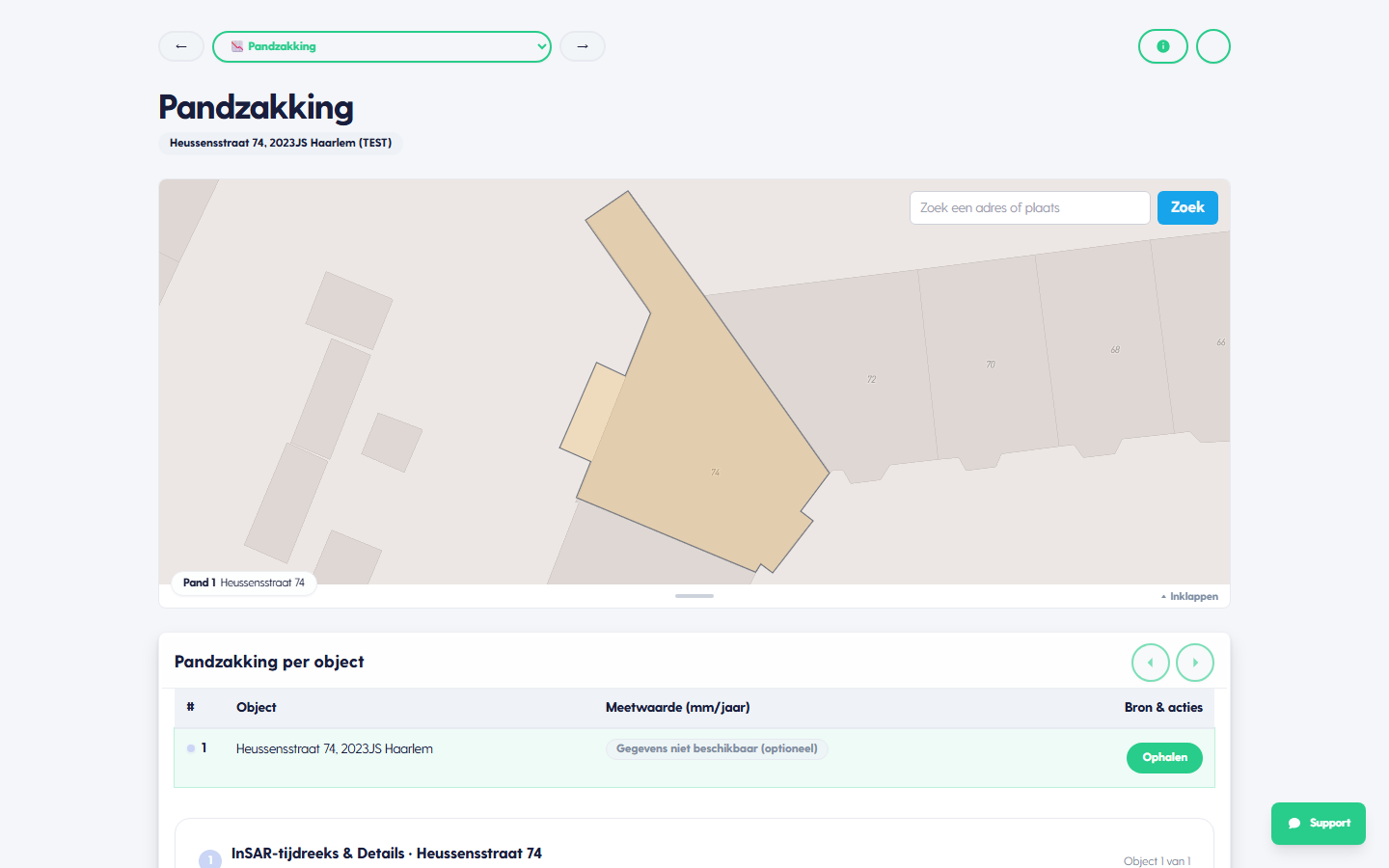

Leg de pandzakking vast
Onder Pandzakking leg je per object de zakkingssnelheid in mm/jaar vast. Die waarde komt uit de satellietmeting (InSAR) via FunderMaps, of je vult hem zelf in.
- Ophalen opent een venster met de gratis FunderMaps-pandwaarde en, afhankelijk van de toegang van je organisatie, aanvullende bronnen en meetreeksen.
- Is er voor dit pand geen zakwaarde te bepalen, kies dan Gegevens niet beschikbaar. De pandzakking telt dan niet mee in de beoordeling, en niet als ontbrekende meting.

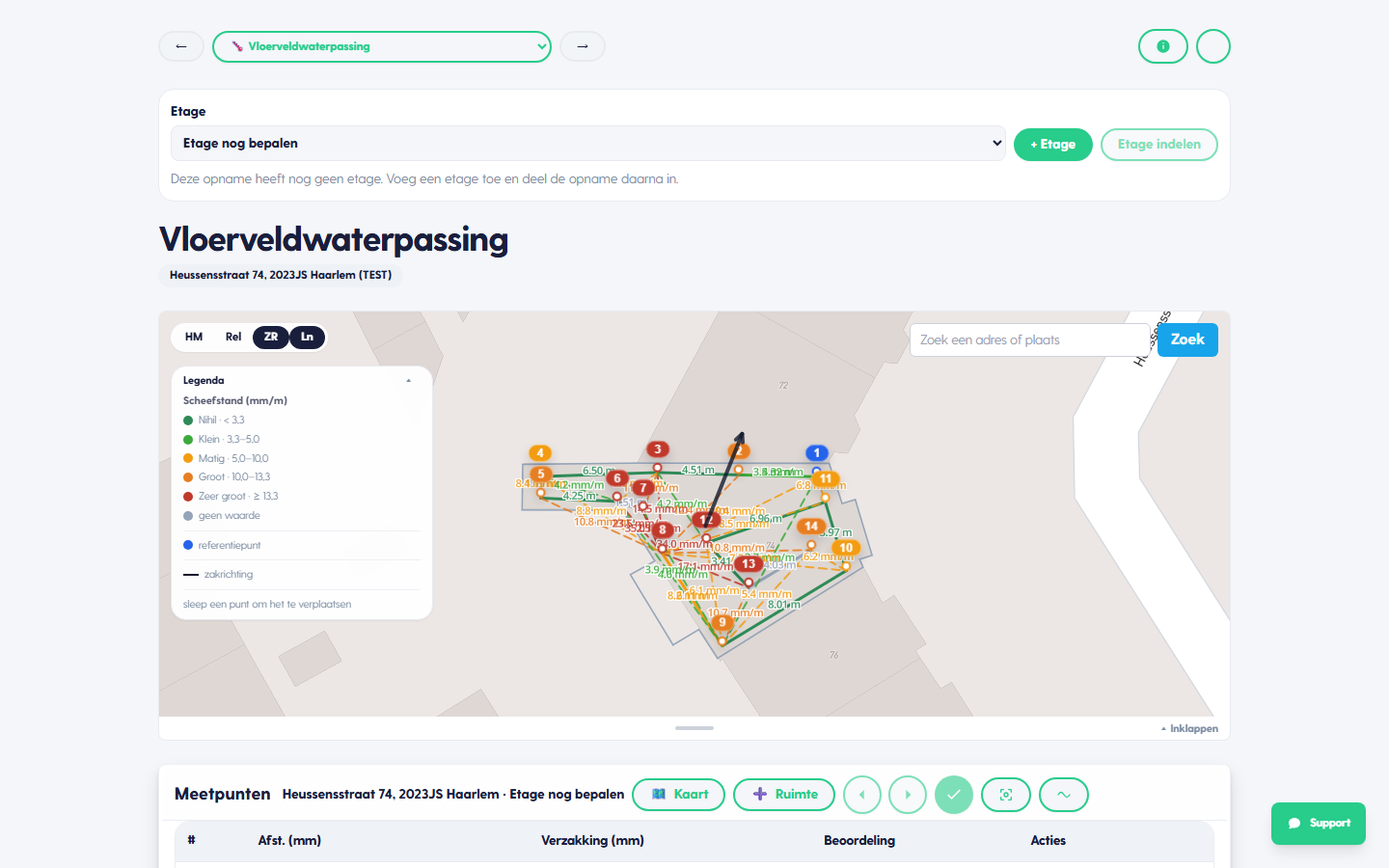

Waterpas het vloerveld
Waterpas het vloerveld binnen het pand: kies of maak een etage, plaats meetpunten en voer de gemeten verzakking in. FunderScan rekent het verval uit en toont de scheefstand van het vloerveld.
- Met de knoppen linksboven op de kaart zet je het warmtebeeld (HM), de zakrichting (ZR) en andere lagen aan of uit. De legenda hoort bij de kleuren van de meetpunten: de scheefstand in mm/m.
- Met + Ruimte deel je de opname op in ruimten. Een meetreeks blijft dan binnen zijn ruimte.
- Als onderlegger kies je een plattegrond, een tekening of de kaart. Een FML-plattegrond (Funda) landt op ware grootte op de BAG-contour; je draait en verschuift hem tot hij past en klikt op Uitlijning bevestigen.
Sla op
Sla een meetserie op met Opslaan, het vinkje in de knoppenrij boven de tabel. Zolang er iets niet is opgeslagen, meldt het scherm dat. De voortgang per object zie je daarna terug onder Voortgang metingen op de projectpagina.
